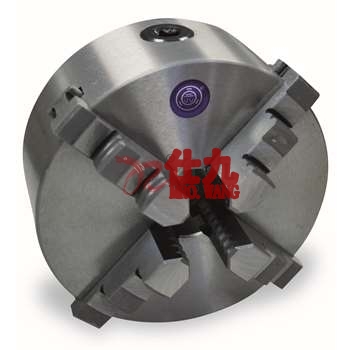

四爪自定心卡盘 K12200 环球 收藏
商品参数
- 型号：
K12200
- 材质：
灰铸铁
商品介绍
●规格:
备注 : 1付爪
●产品特征：
·材质：灰铸铁
·四爪自定心卡盘使用于具有一定批量的各种正方形，八菱形零件的加工，可自动定心，快速夹紧
●用途:
·适用机床：车床
| 制造商型号 | 卡盘直径(mm) | 正爪：夹紧范围A-A1 | 正爪：撑紧范围B-B1 | 反爪：夹紧范围C-C1 | 止口内径(D1)(mm) | 连接螺孔中心距(D2)(mm) | 内孔直径(D3)(mm) |
| K12100 | 100 | 2-30 | 30-90 | 30-80 | 72 | 84 | 22 |
| K12125 | 125 | 2.5-40 | 38-125 | 38-110 | 95 | 108 | 30 |
| K12130 | 130 | 3-40 | 40-130 | 40-120 | 100 | 115 | 30 |
| K12200 | 200 | 4-85 | 40-130 | 65-200 | 165 | 180 | 65 |
| 总厚度(H)mm | 盘体厚底(H1)(mm) | 尺寸 h(mm) | 螺丝直径z-d(mm) | 净重 (Kg) | 重复定心精度 | 包装数量 |
| 73 | 53.5 | 3.5 | 3-M8 | 3 | 0.08mm | 1 只 |
| 84 | 58 | 4 | 3-M8 | 5 | 0.08mm | 1 只 |
| 86 | 60 | 3.5 | 3-M8 | 5.6 | 0.08mm | 1 只 |
| 109 | 75 | 5 | 3-M10 | 15.5 | 0.1mm | 1 只 |
￥1900.00元
