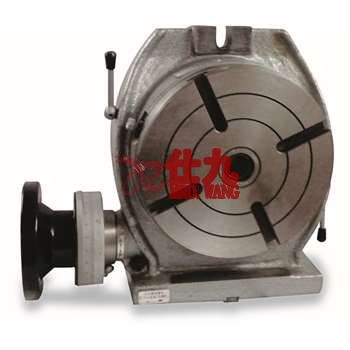

立卧回转工作台 TSL250 环球 收藏
商品参数
- 型号：
TSL250
商品介绍
●规格:
蜗轮副传动比 : 1:90, 工作台圆周刻度（度） : 360°, 轮台手轮刻度值 : 1'', 游标最小示值 : 10"
●产品特征：
·无
●用途:
·TSL系列回转工作台是铣床的主要附件之一，可用在铣床上进行分度钻孔或铣削，圆周切削
·镗孔锪平面等工作
·工作台垂直位置与尾座配合适用时，还可对较复杂的工件进行圆周分度钻削和铣削
| 制造商型号 | 台面直径(mm) | 中心孔锥度(莫氏） | 台面定位孔直径(mm) | 工作台垂直时中心高(mm) | 台面T型槽宽度(mm) | T型槽相邻角度(度） | 定位键宽度(mm) | 蜗轮副模数 | 分度精度 |
| TSL160 | 160 | 莫氏2 | 25×6 | 125 | 10 | 90° | 12 | 1.5 | 80" |
| TSL200 | 200 | 莫氏3 | 30×6 | 150 | 12 | 90° | 14 | 1.75 | 60" |
| TSL250 | 250 | 莫氏3 | 30×6 | 170 | 12 | 60° | 14 | 2 | 60" |
| TSL320 | 320 | 莫氏4 | 40×10 | 210 | 14 | 60° | 18 | 2.5 | 60" |
| TSL400 | 400 | 莫氏4 | 40×10 | 260 | 14 | 60° | 18 | 3.5 | 60" |
| 最大承载(Kg) | 净重(kg) | 可配卡盘 | 安装尺寸 | 包装数量 |

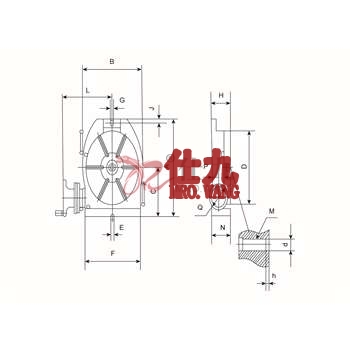

| 50 | 23 | K11125 | A:242;B:196;C:125;D:φ160;E:12;F:186;G:12;H:85;J:12;L:194;M:MT2;N:82;P:37;Q:125;d:φ25;h:6 | 1 个 |
| 75 | 31.5 | k11160 | A:285;B:236;C:150;D:φ200;E:14;F:208;G:14;H:100;J:15;L:211;M:MT3;N:99;P:48;Q:125;d:φ30;h:6 | 1 个 |
| 100 | 46 | k11200 | A:328;B:286;C:170;D:φ250;E:14;F:253;G:14;H:110;J:16;L:241;M:MT3;N:106;P:48;Q:125;d:φ30;h:6 | 1 个 |
| 125 | 77 | k11250 | A:410;B:360;C:210;D:φ320;E:18;F:320;G:18;H:120;J:16;L:273;M:MT4;N:118;P:48;Q:140;d:φ40;h:10 | 1 个 |
| 150 | 150 | k11325 | A:525;B:450;C:260;D:φ400;E:18;F:400;G:18;H:150;J:16;L:337;M:MT4;N:145;P:70;Q:160;d:φ40;h:10 | 1 个 |
￥3598.00元
